一、概述

许多严重的火灾事故是由于线路中低于额定电流或预期短路电流的故障电弧引起的，这些危险的电弧可能发生在设计不合理或老化的供电线路上、电器插头以及家用电器的电源线、内部线束或零部件绝缘上。当故障电弧发生时，线路上的漏电、过流和短路等保护装置，可能无法检测到故障电弧或者无法迅速动作切断电源，极易引发火灾。

1.1、产品特点及用途

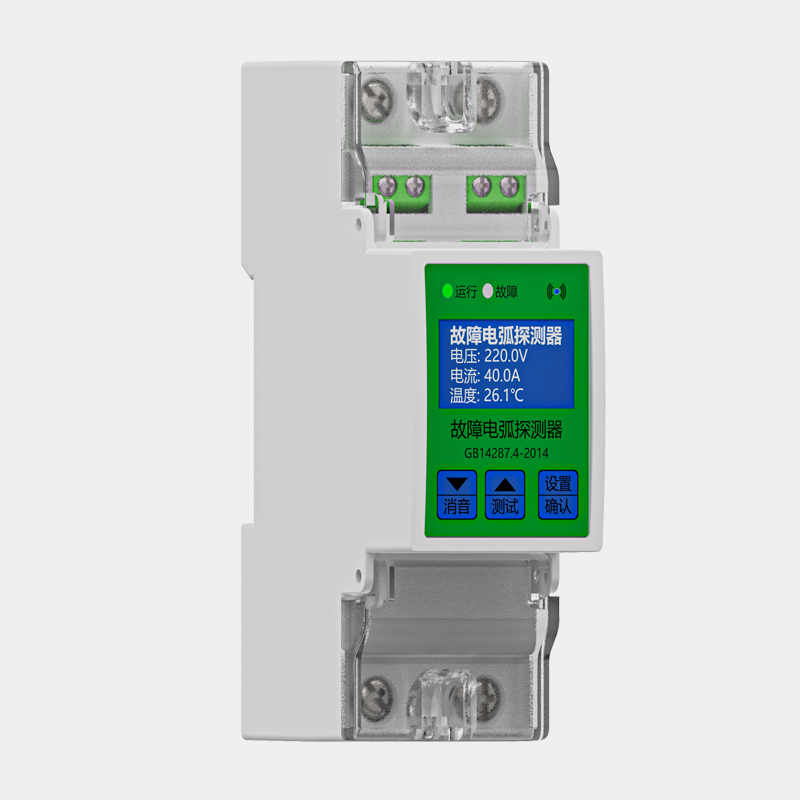

本故障电弧探测器是-种新型的在线式电气安全防护装置，产品遵循国标GB14287.4-2014，主要用于监控被保护配电回路的故障电弧、漏电、温度、电流、电压、电压频率、功率等数据，所有检测信息均可在设备液晶显示器上展现。可以精准判断每一相线上的正常电弧和故障电弧；电压是否在设定范围内，漏电或过载。检测到故障信息时，发出声光报警，同时向上级监控设备发送报警信号，并且将故障点的位置信息传送至监控设备，定位故障的区域。

本产品体积尺寸设计合理，采用标准导轨安装方式，可方便的安装于配电箱内，有效监测由于电气线路或设备故障、绝缘层老化破损、空气潮湿、电气连接松动等原因造成的线路打火花温度超限、漏电或过载等电气安全隐患。广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑；商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。

1.2、产品功能

1）   基本功能

电弧检测：符合《国标GB14287.4-2014电气火灾监控系统第4部分：故障电弧探测器》

电流监测：检测范围5-63A，精度0.5‰;

电压监测：检测范围120V-280V，精度0.5‰;

温度监测：检测范围-10℃-140℃，精度0.1℃;

剩余电流监测：20-600Ma,精度1mA（选配）。

2） 消音/测试功能

消音功能：消除报警声音；当产品检测到故障时，发出声光报警，可以通过面板上的消音按键消除产品的报警声音，消音后报警灯状态将维持不变。

测试功能：确认产品功能是否正常；当产品处于无报警状态下，长按此键5秒，产品进入报警状态，长按下复位按键5秒，系统将将产品进行复位恢复至正常工作状态。

复位功能：本产品具有复位功能；如果产品检测到线路中故障后，发出声光报警。当排除线路中产生故障原因后，可以通过长按确认按钮5秒来对产品进行复位操作，“嘀”的一声产品复位成功，消除产品报警状态。

通讯功能

本产品可以通过RS485串口总线与上端消防控制系统进行通讯，可以将检测到线路状态实时上传，并可通过上端消防控制系统对下端故障电弧探测器进行远程控制，实现了智能统一控制管理。（注意：485通讯线不能接反）。

报警/脱扣功能

本产品报警功能，具有外接报警设备，如大型报警喇叭功能。当发生故障时除自身发出声光报警外，还可对外发出报警信号开关量输出，实现消防联动的作用。

1.3、技术参数

二、安装

2.1、安装前的检查

为保证故障电弧探测器处于良好的工作状态，请正确安装。安装前请仔细检查设备的型号、参数与说明书上的描述是否完全一致。核对无误后，应仔细阅读该安装使用说明书并严格按照说明书上的指示和要求进行安装，切勿盲目操作。

2.2、外观及产品尺寸，安装接线图
