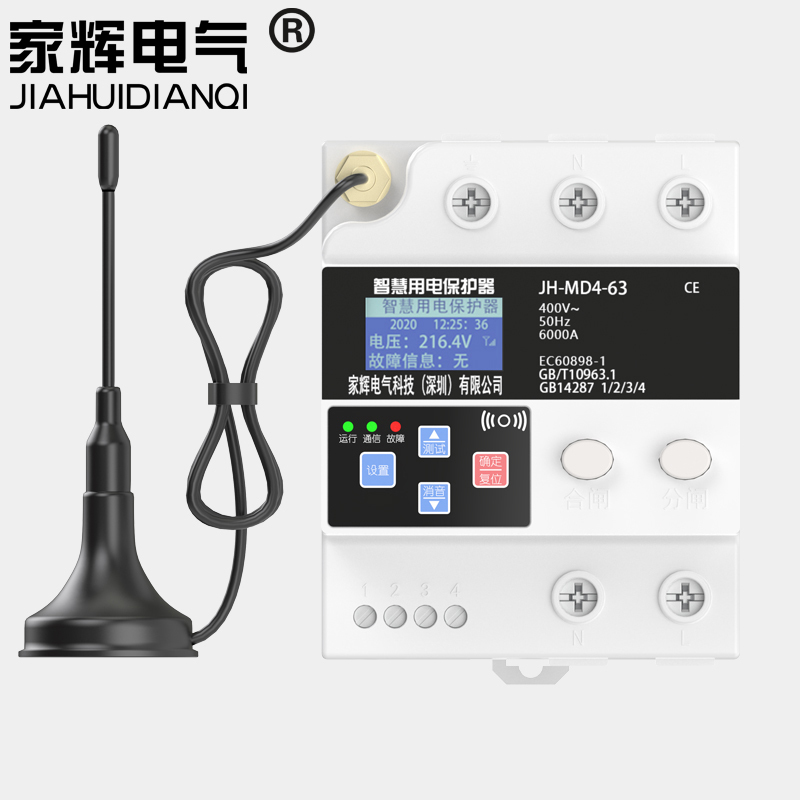

一、概述

当用电线路发生短路故障、被保护线路的电流超过额定电流、线路过压欠压、故障电弧发生时线缆温度过高时，传统断路器、空开和监控设备无法检测到故障电弧或者无法检测到故障，无法迅速动作切断电源，极易引发火灾、以及使用寿命短等弊端；根据这些存在的不安全因素，我们研发团队研发了一种新型的在线式电气防火限流式保护装置---智慧用电保护器。发生短路故障时，能以微秒级速度快速限制短路电流以实现用电安全保护，从而显著减少电气火灾事故的发生，保障使用场所人员和财产安全。

1.1、产品特点及用途

该产品主要用于监控被保护配电回路的故障电弧、漏电、触点温度、电流、电压、电压频率、功率，电量等数据，所有检测信息均可在设备液晶显示器上展现。本产品内置无线通讯模组，体积尺寸设计合理，采用标准导轨安装方式，可方便的安装于配电箱内。有效监测由于电气线路或设备故障、绝缘层老化破损、空气潮湿、电气连接松动等原因造成的线路打火花、温度超限、漏电或过载等电气安全隐患。广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑；商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。

1.2、   产品功能

1) 短路限流：当线路发生短路故障时，能在150us内实现快速限流保护，抑制因短路电流过大所引起的电气火灾事故。

2) 过载限流：当被保护线路的电流超过额定电流，线路过载且过载持续时间超过设定时间（0-60秒）时，保护器进行限流保护。可预先设置过载阀值。

3) 超温限流：当保护器的内部元器件温度超过设定预警值时，产品启动预警功能，超过设置预警值20℃时，启动超温限流保护功能，防止因温度过高造成产品损坏。可预先设置预警阀值。

4) 过压保护：当保护器检测到线路电压过压时，超过设定预警值时，产品启动预警功能，超过设置预警值13V时，保护器发出声光报警信号，启动过压限流保护功能。可预先设置预警阀值。

5) 欠压保护：当保护器检测到线路电压欠压时，超过设定预警值时，产品启动预警功能，超过设置预警值10V时，保护器发出声光报警信号，启动过压限流保护功能。可预先设置预警阀值。

6) 漏电流监测：当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。可预先设置报警阀值。

7) 电量测量功能：可实时统计设备安装回路用电量，并可本地及远程设置清零。

8) 通讯功能：本产品内置无线通讯模块，开机即可直接连接服务器。也可以通过RS485串口总线与上端控制系统进行通讯，可以将检测到线路状态实时上传，并可通过上端控制系统对下端智慧用电保护器进行报警复位，设置报警阀值，远程合闸，分闸等控制，实现了智能统一控制管理。也可通过设备按键进行数据指向IP地址修改，直接将数据发送到指定第三方监控软件或平台。（注意：485通讯线不能接反）。

9)消音功能：消除报警声音；当产品检测到故障时，发出声光报警，可以通过面板上的消音按键消除产品的报警声音，消音后报警灯状态将维持不变。

10)测试功能：确认产品功能是否正常；当产品处于无报警状态下，长按此键5秒，产品进入报警状态，长按下复位按键5秒，系统将将产品进行复位恢复至正常工作状态。测试时不进行分闸动作。

11)复位功能：本产品具有复位功能；如果产品检测到线路中故障后，发出声光报警。当排除线路中产生故障原因后，可以通过长按复位按钮5秒来对产品进行复位操作，“嘀”的一声产品复位成功，消除产品报警状态。

12)自检功能：设备联网后每个月固定自检（TCP状态下每个月的1日00点05分系统自检一次，自检过程不分闸）

13)远程控制功能：本产品远程分闸功能，可通过DC24V消防信号控制连接的设备进行分闸动作，实现消防联动的作用。

技术参数：

产品尺寸：

产品接线图：
